Der Super-PC im Eigenbau

Verkabelung und Inbetriebnahme

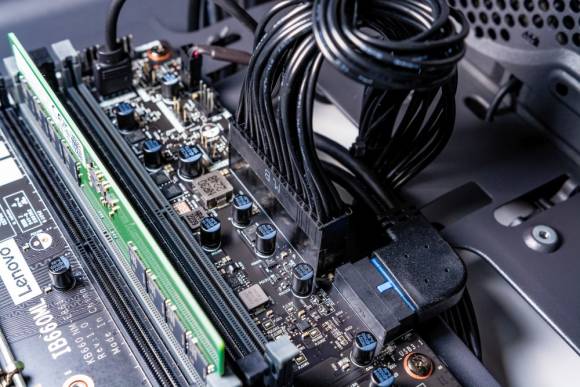

Bild 13: Schliessen Sie die 24-polige Hauptstromversorgung an
Quelle: PCtipp
Schliessen Sie im ersten Schritt den grossen 24-poligen Hauptstromstecker auf dem Mainboard an, und zwar so, dass der Haken des Steckers in die Einkerbung passt und mit Druck einklickt, Bild 13. Verkabeln Sie danach die Komponenten: Verbinden Sie die zweite SSD und das optische Laufwerk mit den SATA-Kabeln. Diese meist rötlichen Datenkabel finden Sie in der Verpackung des Motherboards. Nehmen Sie zum Beispiel einfach den Port SATA6_G1, danach fürs nächste Laufwerk den SATA6_G2 und so weiter. Allfällige Front-USB-Anschlüsse erkennen Sie leicht an den dafür vorgesehenen Konnektoren. Interne USB-3.0-Anschlüsse haben breite, blaue Stecker. Zum Schluss verbinden Sie noch die Gehäuselüfter und den CPU-Lüfter mit den entsprechend gekennzeichneten Motherboard-Anschlüssen.

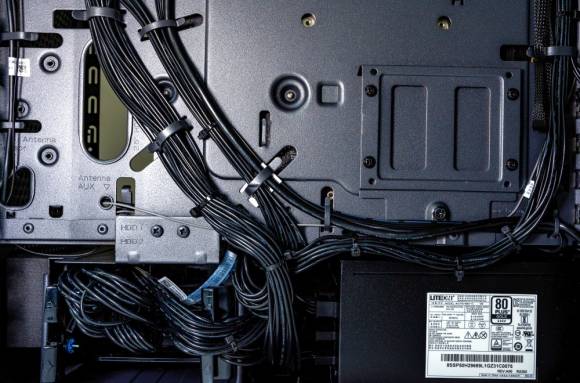

Bild 14: Ein geordneter Kabelbaum ist wichtig für die gute Belüftung des Gehäuses und der Hardware
Quelle: PCtipp
Der schwierigste Part bei der Anschlusssuche ist das Verkabeln der Power-, Reset- und HDD-Tasten. Konsultieren Sie das Handbuch des Motherboards und vergewissern Sie sich, wofür die einzelnen Pins stehen. Wichtig: Gehen Sie behutsam vor, damit Sie keine Pins verbiegen. Damit die Luft optimal ohne Stau zirkulieren kann, nehmen Sie Kabelbinder und bauen einen Kabelbaum im Gehäuse. Bündeln Sie dazu die Leitungen. Befestigen Sie diese in einer Art Strang, sodass die Kabel geordnet im Innern des Midi-Towers verlaufen, Bild 14.

Glückwunsch, geschafft!

Schliessen Sie nun Monitor, Peripheriegeräte etc. am Rechner an und starten Sie den PC. Falls sich nichts «rührt», überprüfen Sie, ob das Netzteil eingeschaltet und die Power-On-Taste angeschlossen ist. Gehen Sie dazu noch einmal die kleinen Anschlusskäbelchen der Power- und Reset-Taste durch. Hat alles geklappt, sollte Ihr PC starten und Sie können nun das Betriebssystem installieren.

Bildergalerie
Eine Schritt-für-Schritt-Anleitung.
