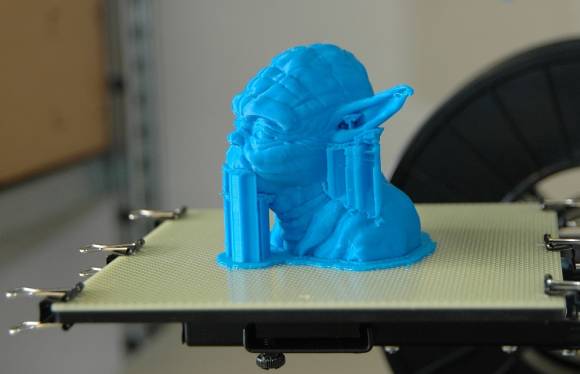

das Yoda-Modell in der Entstehung

Klick&Print: Im letzten Schritt vor dem Druck muss noch festgelegt werden, ob es sich bei dem Modell um ein «Hohlmodell», also ohne innere Füllmasse, handelt, oder ein Gegenstand modelliert wird, der komplett mit Kunststoff ausgefüllt wird. Dies geschieht in der Registerkarte «3DPrint». Klickt man auf «Maintenance» weiter, kann man den Hohlraum-Modus mit dem Klick auf das Feld «Shell» aktivieren .

Ist diese Einstellung, wie gewünscht, definiert, kann der 3D-Druck mit dem Button «Print» gestartet werden. Die Software übermittelt dazu die einzelnen Layer des Modells. Je nach Komplexität und Grösse dauert dies zwischen 10 Sekunden und 5 Minuten. Für unser «Yoda»-Modell benötigte die Software zur Übermittlung rund 3 Minuten. Ist sie abgeschlossen, wird dem Anwender dies durch ein akustisches Signal mitgeteilt. Das Modell ist dann zu diesem Zeitpunkt komplett in den Speicher des 3D-Druckers geladen. Die Verbindung zum PC/Laptop kann getrennt werden. Dabei wird noch ein Infofeld eingeblendet, das über die Dauer des Druckvorgangs sowie den Verbrauch  des Kunststoffmaterials (in Gramm) informiert. Danach startet der 3D-Printer den Druckauftrag.

Für die Fertigstellung unseres 3D-Modells «Yoda» wurden ca. 3 Stunden berechnet. Die Bildergalerie zeigt dabei den Fortschrittprozess. Eine Spezialität des Modells ist die Funktion «Support». Hat das 3D-Modell Überhänge (z.B. Gesicht, schräge Wände etc.), baut der 3D-Drucker Stützen ein, um das Modell zu stabilisieren. Nach exakt der vorberechneten Zeit war unser Modell fertig. Danach kann man es mit dem Skalpell von der Grundplatte trennen, und die Supportstützen entfernen. Brack liefert zum Modell eine Starter-Plastikrolle (700 Gramm, Kunststoff ABS, Weiss), zwei Grundplatten, Arretierungshilfen sowie verschiedenes Werkzeug (Skalpell, Seitenscheider etc.) mit.

Update: Der Materialverbrauch für das «Yoda»-Modell liegt bei 19 g, das entspricht einem Material-Preis (1-kg-Spindel kostet Fr. 59.-) von Fr. 1.12. Darin ist auch «der Abfall» (Stützen und Grundfläche) von 3 Gramm enthalten, sprich: 18 Rappen (gerundet). Der Stromverbrauch liegt bei 180 Watt während des Druckvorgangs. Bei einer Dauer von ca. 3 Stunden für das «Yoda»-Modell entspricht dies (angenommener kWh-Preis: ca. 20 Rappen) Kosten von 3.6 Rappen. Daraus ergeben sich Geamtkosten von (1.12 Franken + 0.036 Franken )  etwa 1.16 Franken für das Modell «Yoda».
